forme de séparation interne

1. вид внутреннего разделения НКУ



вид внутреннего разделения НКУ
-
[ГОСТ Р 51321.1-2000 (МЭК 60439-1-92)]

вид внутреннего изоляционного разгораживания
Классификация физического разделения внутри СНКУ.
[ГОСТ Р МЭК 61439.2-2012]

EN

form of internal separation
classification of physical separation within a PSC-assembly
[IEC 61439-2, ed. 1.0 (2009-01]

FR

forme de séparation interne
classification de séparation physique à l'intérieur d'un ensemble PSC
[IEC 61439-2, ed. 1.0 (2009-01]

  Разделение НКУ перегородками или ограждениями (металлическими или неметаллическими) на отдельные отсеки или огражденные подсекции обеспечивает:

• защиту от прикосновения к токоведущим частями соседних функциональных блоков. Степень защиты должна быть не менее IP2X или IPXXB;
• ограничение вероятности случайного возникновения дуги.
  Примечания:
  1 Отверстия между отсеками должны быть такими, чтобы газы, выделяемые защитным устройством от коротких замыканий, не нарушали нормальной работы функциональных блоков в соседних отсеках.
  2 Последствия возникшей дуги могут быть значительно уменьшены с помощью устройств, ограничивающих величину и продолжительность тока короткого замыкания;
• защиту от переноса твердых инородных частиц из одного блока НКУ в соседний. Степень защиты должна быть не менее IP2X.

Ниже приведены типичные виды разделения с помощью ограждений или перегородок:
1 — разделение отсутствует;

Разделение вида 1:

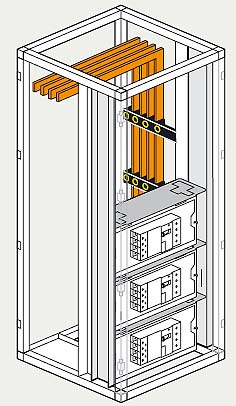

1 — сборные шины;  2 — блок вывода;  3 — распределительные шины;  4 — зажимы для внешних проводников;  5 — функциональные блоки; 6 — блок ввода
  2а — разделение сборных шин и функциональных блоков. Зажимы для внешних проводников необязательно отгораживать от сборных шин;

Разделение вида 2а:
1 — сборные шины; 2 — блок вывода; 3 — распределительные шины; 4 — зажимы для внешних проводников; 5 — функциональные блоки; 6 — блок ввода

Рис. Legrand


2б — разделение сборных шин и функциональных блоков. Зажимы для внешних проводников отгорожены от сборных шин;

Разделение вида 2b:
1 — сборные шины; 2 — блок вывода; 3 — распределительные шины; 4 — зажимы для внешних проводников; 5 — функциональные блоки; 6 — блок ввода

Рис. Legrand



3а — разделение сборных шин и функциональных блоков, а также функциональных блоков друг от друга, за исключением их зажимов для внешних проводников. Зажимы для внешних проводников необязательно отгораживать от сборных шин;

Разделение вида 3а:
1 — сборные шины; 2 — блок вывода; 3 — распределительные шины;  4 — зажимы для внешних проводников;  5 — функциональные блоки; 6 — блок ввода

Рис. Legrand



3б — разделение сборных шин и функциональных блоков и разделение всех функциональных блоков друг от друга. Разделение зажимов для внешних проводников от функциональных блоков, но не друг от друга;

Разделение вида 3b:
1 — сборные шины; 2 — блок вывода; 3 — распределительные шины; 4 — зажимы для внешних проводников;
5 — функциональные блоки; 6 — блок ввода
4 — разделение сборных шин от функциональных блоков и всех функциональных блоков друг от друга, включая их выходные зажимы.
Разделение вида 4:
1 — сборные шины; 2 — блок вывода; 3 — распределительные шины; 4 — зажимы для внешних проводников;
5 — функциональные блоки; 6 — блок ввода

  Виды разделения и наибольшие степени защиты, обеспечиваемые ими, подлежат согласованию между изготовителем и потребителем.
[ГОСТ Р 51321.1-2000 (МЭК 60439-1-92)]
